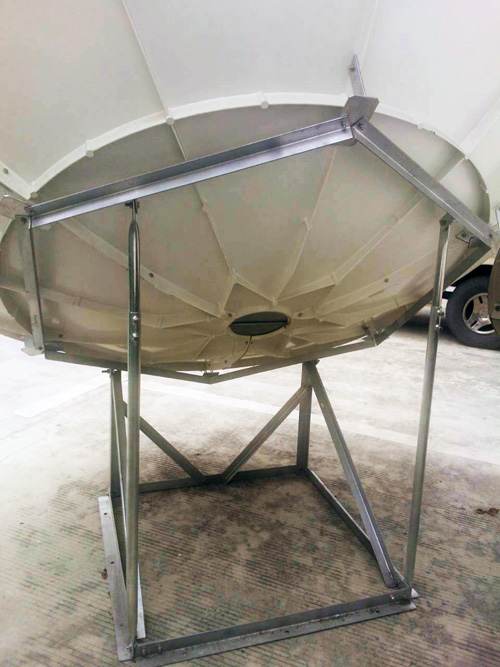

2.4米規格(纖維)
主要特點:
SMC反射面採用模壓成型、精度高、一致性好,不變形;低密度、高比重,強如鋼、輕如鋁,抗壓性能是鋁的12倍;反射面多片組合,互換性好;抗腐蝕、抗老化、壽命長達15-20年;特殊設計的饋源與反射面完美匹配,使收發達到最高效率;電動極座標跟蹤結構,可滿足全軌道衛星覆蓋;安裝調節簡單易行。反射面桔皮表面設計,防雨衰,減少對高頻頭的損壞。
技術參數:2.4m
電氣特性
工作頻率:C-Band:3.7-4.2GHZ
Ku-Band:10.75-12.95GHZ
中心頻率增益:C-Band:37.9dB
Ku-Band:47.2 dB 3dB波寬:C-Band:2.1°
Ku-Band:0.75°
第一旁瓣:-20dB
極化隔離度:>30dB
電壓駐波比:<1.3:1
雜訊溫度(30 º仰角時):C-Band:31 ºK
Ku-Band:28 ºK
饋源介面:C-Band:CPR229
Ku-Band:WR75 機械特性
反射面材料:3片玻纖增強型不飽和聚酯片狀模塑膠(SMC) 天線形式:中心饋電
饋源安裝形式:單臂支撐/三杆支撐
仰角調整範圍:0º-90º可持續細調
方位角調整範圍:0º-360º連續可調 運輸規格:83kg
環境適應性
風負荷:正常工作:22mps
保全:45mps
適應溫度:正常工作:-40℃ ~ 60℃ 保全:-45℃ ~ 70℃
大氣條件:適用於潮濕、含鹽度大、有污染的氣候環境
PS.因本產品240CM衛星天線屬於大型貨件運費成本較高,全省運費一律另外支付2000元(偏遠地區運送運費另計),故不使用於貨到付款,訂購價與運費請直接使用銀行匯款,敬請見諒! |
